کابل‌های قدرت چند رشته با عایق و روکش PVC ( NYY – O , NYY – J )

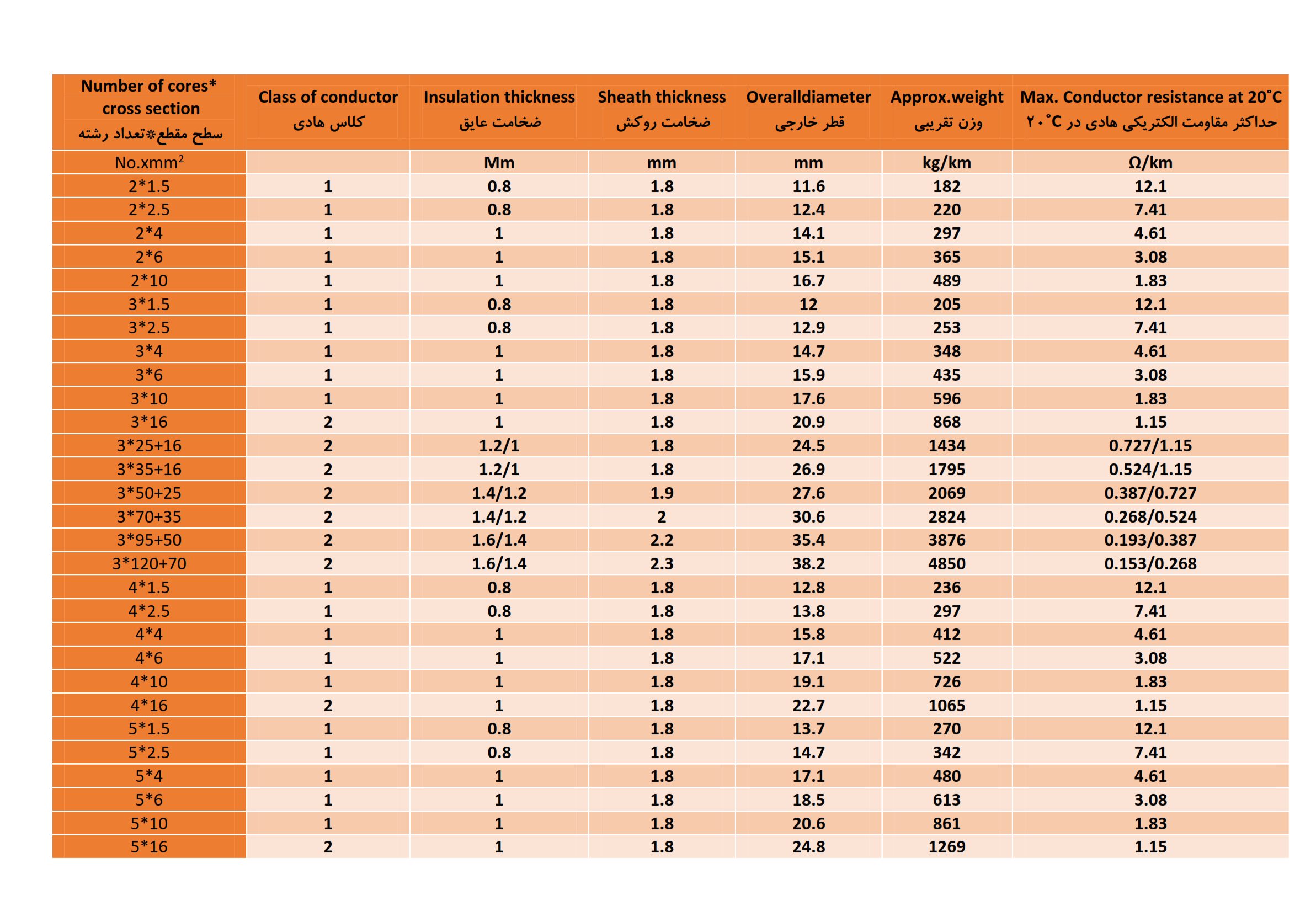

مشخصات فنی
کابل‌های قدرت چند رشته با عایق و روکش PVC
| محدوده دمایی: | – 30 ˚C تا + 70 ˚C | ||
| ولتاژ نامی: | 0.6 / 1 kV | ||
| ولتاژ آزمون: | 3.5 kV ( AC ) | ||
| استاندارد مرجع: | ISIRI 3569 – 1
IEC 60502 – 1 |
||
| کد کابل: | NYY – O
NYY – J |
||
ساختار لایه‌ها
- Cu / PVC/PP/PVC
ساختار کابل
- جنس و کلاس هادی: مس آنیل‌شده کلاس 1 (مفتولی)، کلاس 2 (نیمه افشان) یا کلاس 5 (افشان)، مطابق استاندارد ملی ( IEC 60228 ) ISIRI 3084
* این نوع کابل‌ها را می‌توان با آلومینیوم یا آلومینیوم آلیاژی، مطابق استاندارد ملی ISIRI 3084 نیز تولید کرد.
- جنس عایق: آمیزه PVC نوع A
- رنگ بندی عایق: مطابق درخواست مشتری
- جنس روکش میانی: برای مقاطع گرد به صورت روکش PVC اکسترود شده و برای مقاطع سکتور به صورت نوار پلی پروپیلن (PP)
- جنس روکش: آمیزه PVC نوع ST1
- رنگ روکش: مشکی
کاربرد
این نوع کابل‌ها برای نصب ثابت در زیرزمین، داخل داکت‌ها، در پست‌های برق، تاسیسات داخل ساختمان، درآب و در فضای آزاد که امکان صدمات مکانیکی به کابل وجود ندارد به کار می‌روند.
Production Standard: ISIRI 3569 – 1 EQ . To NYY-O ( VDE 0271 )
Construction:
A ) Annealed Copper Conductor Class 1 Or 2 According To ISIRI 3084
B ) PVC Insulation Type A According To ISIRI 3569 – 1
C ) Helix Poly Propylene Or PVC Filler
D ) PVC Overall Sheath Type ST1 According To ISIRI 3569 – 1
Nominal Voltage: 600/1000 V
Temperature Range: -40 ˚C To +70 ˚C
