روش کد گذاری سیم ها و کابل های برق

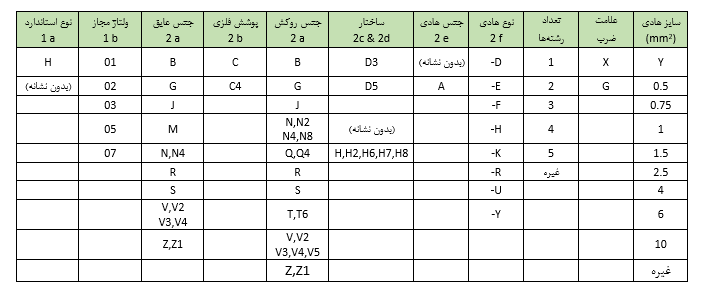

روش کد گذاری سیم ها و کابل های برق با حداکثر ولتاژ 450 / 750 V مطابق استاندارد CENELEC HD 361

استاندارد (1 a )
(بدون علامت ) کابل مطابق با استاندارد مشابه CENELEC
H کابل مطابق با استاندارد CENELEC
ولتاژ ( 1 b )
01 100/100 ولت
03 300/300 ولت
05 500/300 ولت
07 750/450 ولت
جنس عایق و روکش ( 2 a )
B لاستیک اتیلن پروپیلن ( EPR ) برای محدوده دمای کارکرد پیوسته 90 ˚C
G کو پلیمر اتیلن وینیل استات ( EVA )
J بافت پشم شیشه
M عایق معدنی
N پلی کلروپرن ( PCP ) یا مواد مشابه
N2 پلی کلروپرن ( PCP ) برای کابل های جوش
N4 پلی اتیلن کلروسولفونات یا پلی اتیلن کلرینه
N8 پلی کلروپرن ( PCP ) مقاوم در برابر آب
Q پلی اورتان ( PUR )
Q4 پلی آمید ( PA )
R لاستیک اتیلن پروپلین ( EPR ) معمولی یا الاستومر مصنوعی مشابه برای محدوده دمای کارکرد پیوسته 60 ˚C
S لاستیک سیلیکون ( SR )
T بافت منسوج اشباع شده یا اشباع نشده بر روی رشته های تابیده
T6 بافت منسوج اشباع شده یا اشباع نشده بر روی هر رشته از کابل چند رشته
V پی وی سی
V2 پی وی سی مقاوم در برابر گرما برای محدوده دمای کارکرد 90 ˚C
V3 پی وی سی مقاوم در دمای پایین
V4 پی وی سی شبکه ای ( کراس لینک شده )
V5 پی وی سی مقاوم در برابر روغن
Z آمیزه کراس لینک شده با پایه پلی اولفین با قابلیت انتشار کم گازهای خورنده
Z1 آمیزه ترمو پلاستیک با پایه پلی اولفین با قابلیت انتشار کم گازهای خورنده
پوشش فلزی ( 2 b )
C هادی مسی هم مرکز ( کنسانتریک )
C4 حفاظ مسی بافته شده بر روی رشته های تابیده شده
ترکیب فاصله ( 2 c )
D3 سیم مهار
D5 رشته مرکزی غیر مهار
ترکیب خاص ( 2 d )
( بدون علامت ) کابل های دارای ساختار گرد
H کابل ها و رشته های تخت قابل جدا شدن
H2 کابل‌ها ‌و بندهای تخت غیرقابل جدا شدن تا دو رشته
H6 کابل‌های  تخت غیرقابل جدا شدن (دارای سه رشته یا بیشتر)
H7 روکش عایقی دو لایه
H8 کابل‌های فنری شکل
جنس هادی ( 2 e )
(بدون علامت) مس
-A آلومینیوم
نوع هادی ( 2 f )
-D هادی افشان برای کابل‌های جوش (استاندارد EN 60228، کلاس5)
-E هادی افشان با انعطاف پذیری زیاد برای کابل‌های جوش (استاندارد EN 60228، کلاس6)
-F هادی افشان برای کابل افشان (استاندارد EN 60228، کلاس5)
-H هادی افشان با انعطاف پذیری زیاد برای کابل افشان (استاندارد EN 60228، کلاس6)
-K هادی افشان در کابل نصب ثابت
-R هادی گرد نیمه افشان (استاندارد EN 60228، کلاس2)
-U هادی گرد مفتولی (استاندارد EN 60228، کلاس1)
-Y هادی تینسل
تعداد رشته‌ها ‌و سطح مقطع نامی هادی
(عدد) تعداد رشته ها
X بدون سیم ارت
G دارای سیم ارت
(عدد) سطح مقطع نامی هادی‌ها ‌بر حسب میلیمتر مربع
Y هادی تینسل که سطح مقطع نامی آن در استاندارد تعریف نشده است.
